RIGOL普源精電示波器電流探頭RP1002C的使用操作步驟

　　普源RP1002C電流探頭可與通用示波器配合使用測量AC和DC電流，其顯示峰值可達到100A(70A RMS)。RP1002C也可以將BNC轉雙香蕉插頭轉接器與萬用表連接測量AC和DC電流。

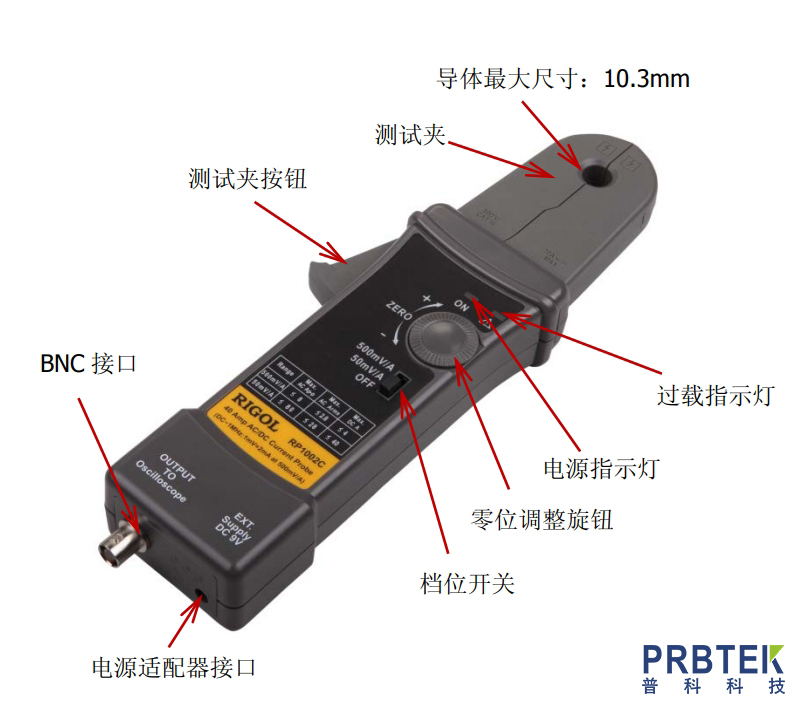

　　圖1.RP1002C 電流探頭

　　電流探頭與示波器的連接

　　1 將示波器的耦合方式設置為直流，通過雙端 BNC 同軸線纜將 RP1002C 電流探頭的 BNC 接口與示波器的輸入端相連。

　　2 將檔位開關滑動至 50mV/A 或 500mV/A，啟動 RP1002C 電流探頭，此時，電池指示燈點亮為綠色。

　　3 利用零位調整旋鈕將電流探頭輸出調至合適的直流偏移。

　　注意：測量直流信號時，只有將電流探頭的位置固定才可以測得準確的直流值，否則探頭位置的改變會引起直流漂移;測量交流信號時，可以移動電流探頭。

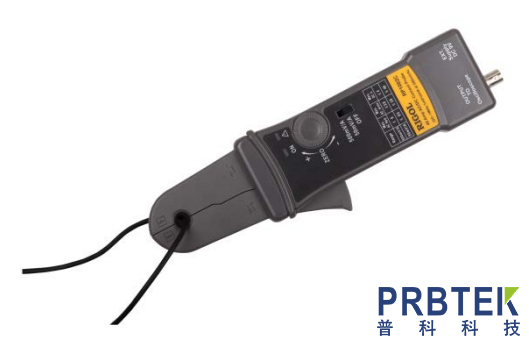

　　4 連接電流探頭至電路前，應打開測試夾并夾住導體，如下圖所示。

　　圖2.測試夾與導體的連接

　　5 適當?shù)恼{(diào)節電流探頭和示波器以獲得穩定的波形。此時，您可以同時查看到電流的 AC 和 DC 分量。當示波器的耦合方式設置為交流時，您只可以查看電流的 AC 分量。AC 分量的計算方法：示波器測得的電壓幅度與當前選擇的電流探頭檔位(50mV/A 或 500mV/A)的比值。

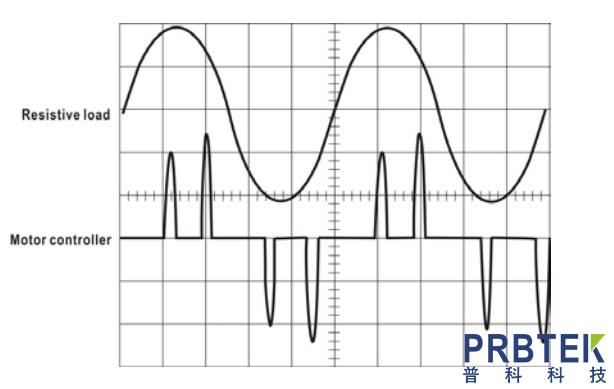

　　注意：連接不同的測量儀器所顯示出來的電流會有所不同。雖然 RMS 電流只能適用于低頻電流，但是其瞬時峰值可能會很高。下圖為用電阻負載所繪制的電流波形與用電機控制器所繪制的區別。

　　圖3.典型的電流波形比較

　　電流探頭與數字萬用表的連接

　　請使用附件提供的 BNC 轉雙香蕉插頭轉接器將 RP1002C 電流探頭 BNC 接口與數字萬用表電流測量輸入端連接。

　　測量 AC 電流時，請選擇數字萬用表的 ACV 功能;測量 DC 電流時，請選擇數字萬用表的 DCV 功能，并將探頭輸出調至合適的直流偏移。連接被測電流時，請注意測試夾上的電流箭頭以得到正確的讀數。

　　注意：若要增加 RP1002C 電流探頭的測量靈敏度，只需增加測量的線纜與測試夾纏繞的圈數，電流探頭的靈敏度為當前的檔位與纏繞圈數的乘積，例如：50mV/A X 4 圈 = 200mV/A。
