PINTECH品致P6018A高壓衰減棒的操作說明及注意事項

　　PINTECH品致P6018A(100MHz,X1000, DC 18kV ,AC 12kV) 超高靈敏度，200MΩ高輸入阻抗，衰減1000倍，適合測量LCD背光板，整流器等高壓包的高壓電路，帶精美工具箱，收納、攜帶更方便。

　　操作說明

　　連接衰減棒衰減端的地線(鱷魚夾)到好的接地點或可靠的接地測試端上。

　　連接BNC連接頭到示波器的BNC 輸入端口。

　　選擇示波器要求的量程范圍。

　　無論如何，請務必在連接測試以前把高壓電源關閉。

　　匹配電容調整

　　P6018A：

　　連接衰減棒至示波器，輸入 200Hz 方波至衰減棒測試端然后調整示波器控制項進而顯示一些波形，并針對方波波型上升型態調整位于 BNC 接頭的可變電容器。

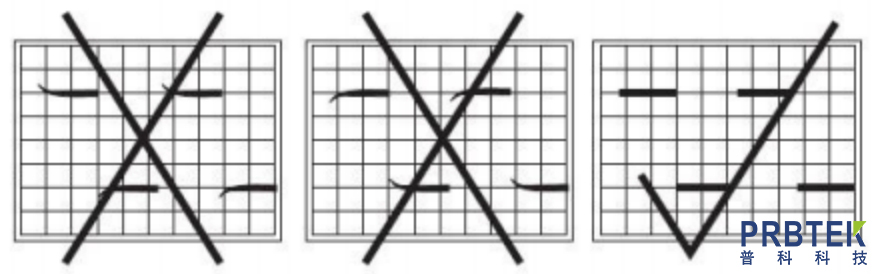

　　正確調整 200Hz 方波的示意圖

　　警告:

　　(1)200Hz方波請使用函數信號發生器，輸出20Vp-p,或是選用本公司出品的PT-5202,5203，52072，52073等機種。

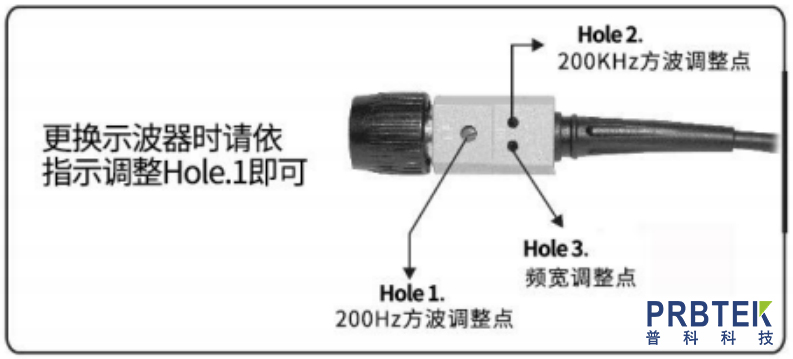

　　(2)非專業人員請勿調整Hole2,Hole3調整點。

　　(3)本產品出場時已經對Hole2,Hole3調整過，請安心操作使用。

　　(4)調整時請使用本公司附的指定調棒。

　　(5)當待測高壓的頻率超過40MHz時，為了取得更好的頻率響應與更佳的接地，請將長地線更換為鱷魚夾(BP-276N-D)。

　　注意事項

　　請勿試圖把測試設備的接地線從地面接線柱上移開。

　　接地連接是衰減棒安全操作的一個關鍵點。當高壓測量的時候，如果沒有這種連接將可能導致人身傷害或者對連接結的示波器、衰減棒產生損害。在衰減棒測試端測試連接高壓前，一定要先連接好地線，并且地線連接不能輕易挪開，直到高壓測試端遠離高壓源。

　　絕對不能把接地線與高壓電源連地或者把衰減棒測試端接地。

　　打開高壓源以前要保證身體的任何部位都沒有和測試設備接觸。

　　測量電壓時，請牢記被測電壓是實際讀數的1000倍。

　　在移走接地夾以前一定要把衰減棒高壓測試端從高壓源上斷開。

　　接地線若接地不確寶，高壓電有可能擊毀示波器，請務必接妥。

　　特別注意!

　　在使用探棒時注意不要大力拉扯探頭連接線，應預留足夠的空間，連接線拉扯過大會使芯線脫落，接觸不良，容易造成提連接線或拉連接線的損壞，且小心使用。
