泰克TEKTRONIX低壓差分探頭P7506的測試操作步驟

　　連接到主機儀器

　　1. 將探頭推入 TekConnect 插座。完全嚙合時，探頭會咔嗒一聲卡入到位。

　　2. 要斷開連接，請先按閉鎖釋放按鈕，然后將探頭從儀器中拉出。

　　探頭開機

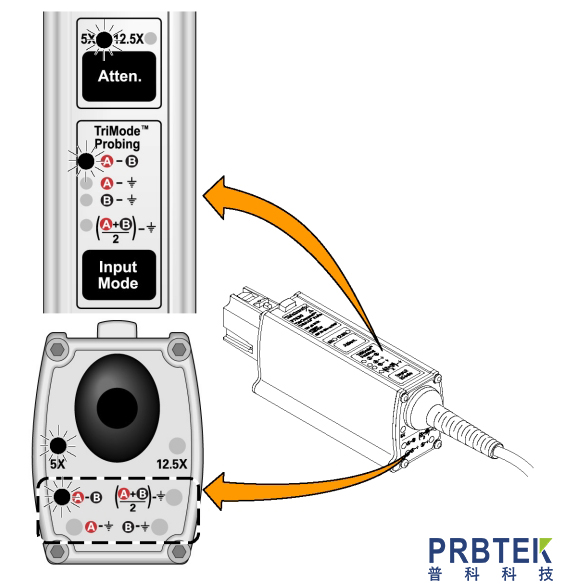

　　探頭開機時，在運行自檢例行程序所有 LED 將閃亮一次，然后下面的 LED 保持亮起：

　　5X 衰減

　　A – B TriMode(差分)

　　這表示探頭處于正常工作模式。

　　說明： 主機儀器將所有探頭設置設為探頭/通道組合的上次已知狀態。

　　如果 LED 都不亮，則儀器可能檢測到錯誤情況。斷開連接后重新連接探頭以清除錯誤。

　　將附件連接到探頭本體

　　探頭本體和端部的電纜端帶有鎖定裝置，可保證安裝正確。請按照以下方法進行連接：

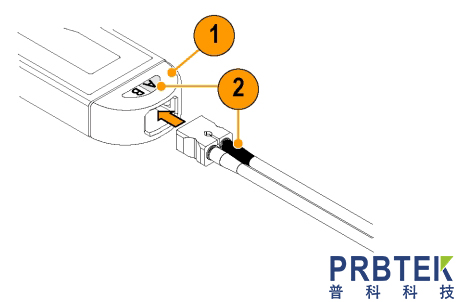

　　1. 調整探頭本體使 A 和 B 輸入端朝上，如圖所示。

　　2. 將帶有紅條的端部電纜導線對準 A 輸入端。

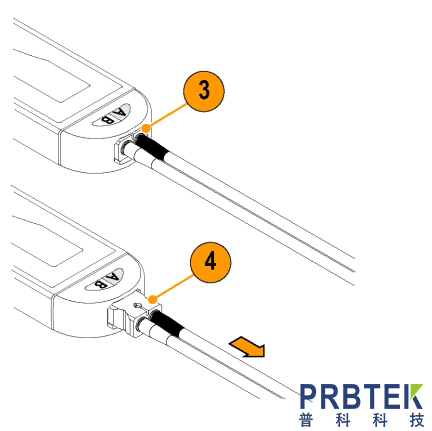

　　3. 用手抓住電纜連接器，將電纜推入探頭本體，直至感覺到咔嗒的聲音。電纜外殼與探頭本體的邊沿平齊時，即完全插入。

　　4. 要取下端部，直接從探頭本體拔掉電纜即可。

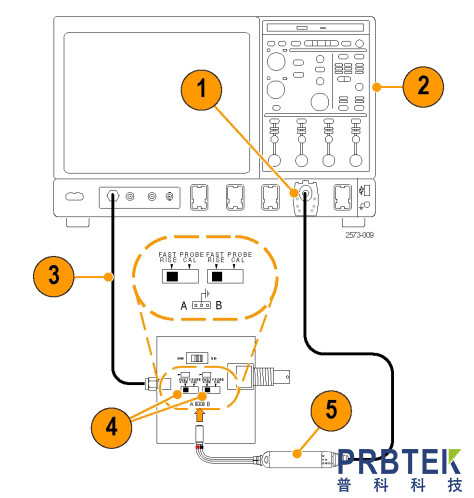

　　測試設置

　　1. 將探頭連接到示波器的任一通道 (1–4)。

　　2. 設置示波器顯示該通道。

　　3. 將 SMA 電纜從示波器上的 Probe Compensation(探頭補償)或 FAST EDGE(快速邊沿)輸出連接器連接到 TriMode 直流校準板上的 SMA 連接器。

　　4. 將 TriMode 直流校準板上的兩個輸出開關設為 FAST RISE(快速上升)位置。

　　5. 將探頭連接到插換電纜上，然后連接到 TriMode 直流校準板上(注意連接器極性正確)。

　　測試方法

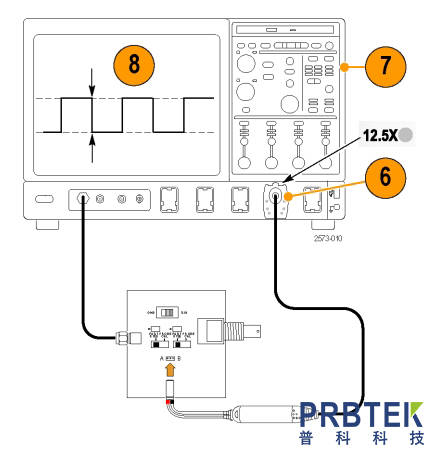

　　6. 將探頭衰減設為 12.5X，將輸入模式設為 A – B。

　　7. 調節示波器使其顯示穩定波形(或按 Autoset(自動設置)按鈕)。說明： 如果看不到波形，請檢查探頭本體處的連接。 ( 見第5頁，將附件連接到探頭本體)

　　8. 看到穩定方波后，檢查其幅度。(使用水平光標。)部分示波器型號的信號輸出電平如下所列。

　　TDS6154C：440 mV p-p

　　DPO72004：440 mV p-p

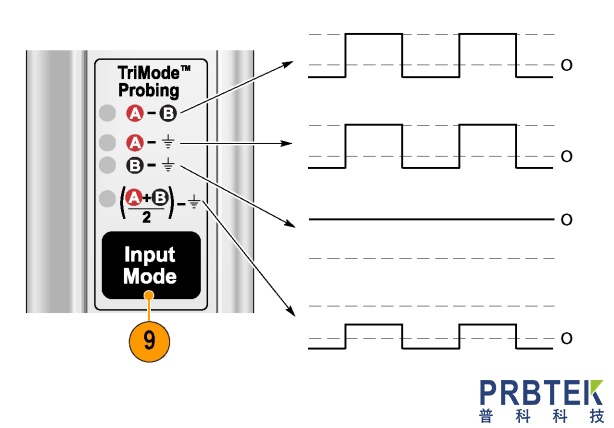

　　9. 循環 Input Mode(輸入模式)按鈕選擇其余選項，將顯示的波形與步驟 8 中測得的波形進行對比。

　　A – B(步驟 8 中獲得的波形)

　　A – GND(與步驟 8 中的測量具有相同的幅度和極性)

　　B – GND(B 輸入端接地;無信號測量)

　　(A+B)/2 – GND(半幅，但與步驟 8 中的測量極性相同)

　　10.將探頭衰減設為 5X，將輸入模式設為 A – B。

　　11.對于 5X 衰減設置，重復步驟 7 到 9。
