知用CYBERTEK光隔離電壓探頭OP6031A的應用和操作步驟

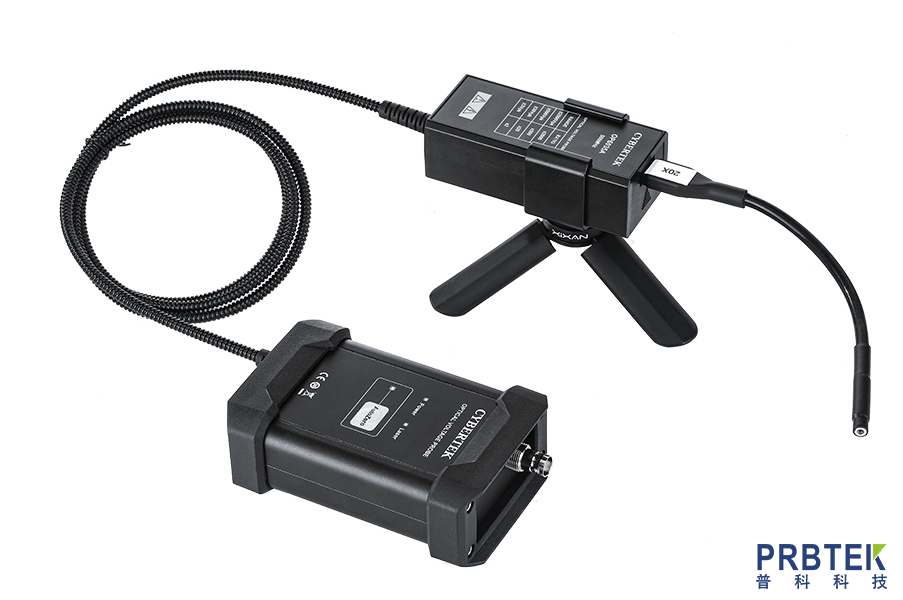

　　CYBERTEK知用OP6000A系列是超高共模抑制比的光纖隔離電壓探頭。傳統的差分探頭的共模抑制比在高頻段下降很快，導致準確測量高共模干擾電壓下的小電壓信號波形(比如測量半橋電路的上管的驅動電壓)極其困難。OP6000A 釆用了高性能的激光器光纖信號傳輸系統，從而在整個工作帶寬內具有超高的共模抑制比，可以幫助我們的客戶用很低的成本完成這類挑戰性的測量。

　　應用：

　　可廣泛用于開關電源﹑電機驅動器、新能源逆變器、變頻器﹑照明電源﹑變頻家電和其它電氣功率裝置等的研發﹑調試或檢修工作中。

　　浮地信號測試。

　　測量 Si/SiC/GaN 等功率器件的柵極電壓驅動。

　　高共模電壓情況下的差模小信號測量。

　　操作步驟：

　　注意：請使用本公司標配的適配器供電(5V,2A)。

　　測試前用戶應估計被測電壓幅值，插入合適的衰減器，打開電光發射器的開關，指示燈亮。

　　使用本公司標配 5V 2A 適配器插入后端光接收器 USB 供電端口，指示燈點亮，探頭后端開始工作。

　　連接好探頭后端和示波器之間的 BNC 信號線，根據衰減比設置好示波器或者其它測量儀器的衰減比例;根據被測電壓的大小，調整好示波器的靈敏度。

　　把衰減器的 SSMB 插頭插入被測電路的 SSMB 插座。

　　接通被測電路的電源，開始測量。

　　測試時探頭前端盒應盡量架空，盡量遠離高壓脈沖電路以減小對探頭的干擾。

　　由于探頭前端是和被測電路的高壓直接相連的，所以測試完畢后必須先關閉被測電路電源，然后才能取下探頭。

　　為了能夠更好的節省電池電量，在探頭不使用時，使開關處于 OFF 狀態。

　　當前端盒的電量指示燈為紅色時請及時充電。

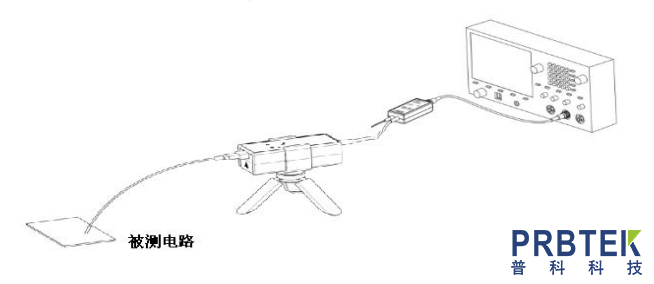

　　典型的連接示意圖如下：
