泰克TEKTRONIX電流探頭TRCP0300的使用方法分享

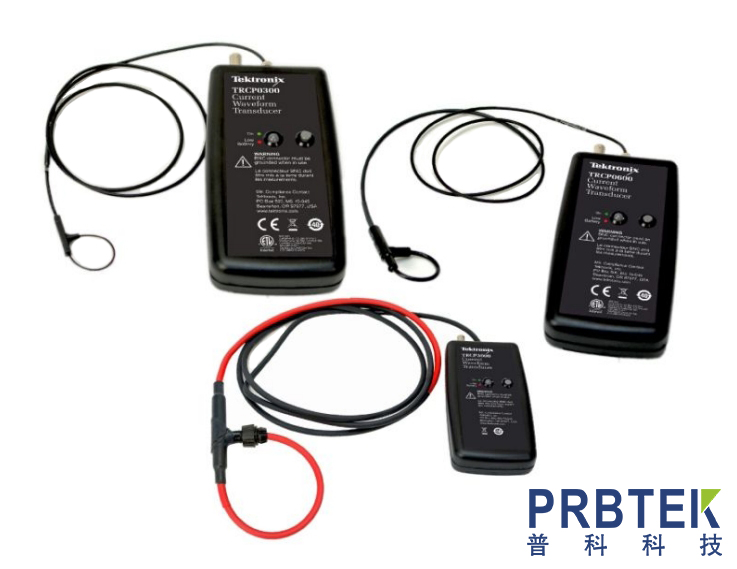

　　TRCP 系列 Rogowski 電流探頭帶有一個 BNC 連接器，適用于支持 BNC 接口的任何儀器。Rogowski 探頭可以簡便地連接大的連接點(如匯流條)，或連接 MOSFET 或 IGBT 上的小型 IC 腿。

　　 泰克TEKTRONIX電流探頭TRCP3000 有一個較大的線圈，能夠處理大的過載電流，而不會損壞。這種探頭使用簡便，可以插入很難接觸的位置，能夠包在較大的測試點上，如匯流排。

　　使用方法：

　　更換電池

　　電源開關附近的紅色LED指示電池電量不足。要更換電池，請從測試電路中取出探頭，關閉傳感器，取下電池蓋，并根據傳感器類型(標準或可充電)更換電池。

　　在更換電池之前，請確保探頭已從測試電路中取出。

　　開啟

　　警告:該探頭只能與示波器或BNC輸入正確接地的儀器設備一起使用。

　　1.將傳感器的BNC輸出連接到接地示波器或電流監測設備。

　　2.目視檢查Rogowski線圈，確保絕緣完好。如果您看到磨損或撕裂，請使用其他探頭。

　　3.如果線圈通過了前一步的檢查，松開線圈并將其纏繞在測試的斷電導體上。

　　4.將線圈的自由端完全插入套圈內

　　5.重新激勵導體。

　　6.使用電源按鈕通過按下并釋放按鈕將傳感器打開。當傳感器打開時，通過按下并釋放按鈕來關閉傳感器。當狀態指示燈LED為綠色時，傳感器接通。

　　使用此程序后，傳感器可能需要長達2分鐘的穩定期，才能提供正確的電流測量值。穩定期取決于預熱時間和低頻帶寬。

　　獲得最佳測量結果

　　羅戈夫斯基線圈應定位，使導體在測試中是由線圈包圍，但不是相鄰的電纜附件(見下圖)。該圖顯示的方向，一個積極的電流應通過線圈回路，以獲得一個積極的輸出電壓。Rowgowski電流探頭已校準中心(位置A)附近的導體，這是理想的位置精度。

　　對于最好的高頻性能的中心，目前應在于線所示A到B，其中B是一半的圓周周圍的線圈。

　　對外部電流和電壓的靈敏度

　　如果外部電流小于探頭的額定電流，或者這種電流與線圈的距離相對較遠，則TRCP對Rogowski線圈閉環外電流的靈敏度非常小。在一個多匝導體附近的影響是遠遠強于從一個單一的導體進行相同的電流，這樣的位置應該避免。

　　如果非常接近線圈的表面具有高電壓，并且電壓變化率很高(例如1 kV/us)或在MHz范圍內有高頻振蕩，則由于線圈的電容耦合，可能會產生測量誤差。

　　為了檢查對鄰近場的任何不必要的響應，建議在接近(但不環繞)被測導體時量化探頭的輸出。這將揭示任何不必要的響應的大小電流接近，但在線圈之外。

　　輸出電纜

　　您的探頭包括500mm BNC至BNC輸出?？梢允褂幂^長的電纜;這些電纜應該是50歐姆，單屏蔽同軸電纜。

　　必要時可使用延長電纜。應考慮鋪設超長延長電纜。
