是德科技KEYSIGHT高壓差分探頭N2791A的使用方法

　　KEYSIGHT是德科技N2791A/N2891A高壓差分探頭允許使用傳統接地示波器進行浮地信號測量(N2791A的差分或共模電壓高達700V,N2891A的差壓或共模電壓高達7000V)。N2791A提供用戶可選擇的衰減設置(10:1和100:1)，而N2891A提供100:1和1000:1的衰減設置，這使得這兩個探頭都具有很高的通用性，可用于廣泛的應用，包括電源測量和電機控制。這兩個探頭與任何1MQBNC輸入的示波器兼容。探頭可以使用示波器或計算機上的任何USB端口供電，也可以使用內部電池(探頭附帶4個AA)供電。

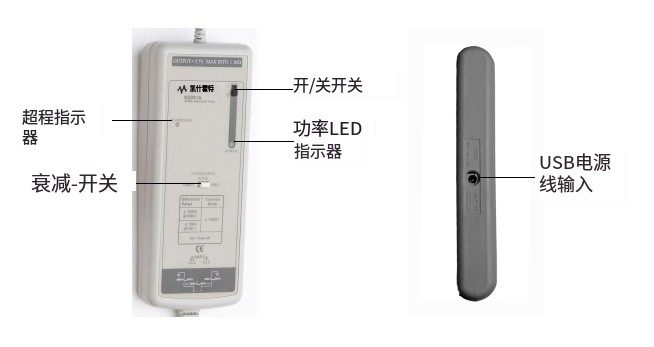

　　下面的圖片顯示了N2891A探頭主體的一些關鍵部分。N2791A具有類似的開關/LED,但它們的排列方式不同。

　　使用N2791A高壓差分探頭：

　　1使用本探頭時，首先將四節AA電池插入探頭，或?qū)SB電源線連接到探頭和USB端口(首先要了解USB電源線輸入在探頭上的位置)。

　　2然后將BNC輸出接頭連接到示波器的通道輸入端。示波器必須有一個接地參考。

　　3通過衰減開關在探頭上選擇合適的衰減比(10:1或100:1)，并在示波器上指定衰減和探頭配置。

　　注意:

　　TIP:當測量信號低于70V時，請將衰減比切換到10:1，以獲得具有更低噪聲的更高分辨率信號。否則將衰減比設置為100:1。

　　4使用適當?shù)奶筋^附件，將輸入連接到被測電路。

　　警告

　　為防止觸電，請僅使用該探頭附帶的附件或附件套件中的附件。
