泰克TEKTRONIX交直流電流探頭TCP2020的使用方法

　　泰克TCP2020是一款高性能、易于使用的交流/直流電流探頭，設計用于與各種示波器配合使用。TCP2020 設計用于與任何具有 BNC 輸入和 >100 kΩ 輸入端接的儀器配合使用。

　　TCP2020交流/直流電流探頭提供足夠的性能來支持 50 MHz 測量系統帶寬。TCP2020 提供最大 20 A RMS測量范圍，TCP2020探頭還提供低至 10 mA 的電流水平的卓越精度，這對于滿足當今具有挑戰性的電流測量需求非常重要。

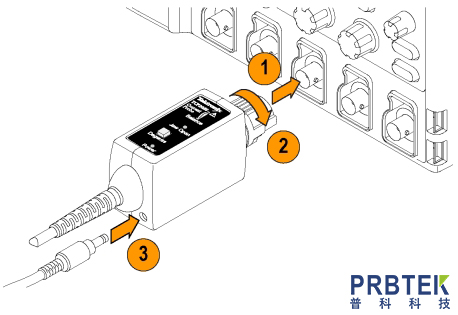

　　TCP2020探頭使用方法：

　　1.將探頭上的BNC接頭對準示波器輸入接頭

　　2.推入探頭接頭并向右轉動以將其鎖定到位

　　3.將交流適配器連接到線源，然后將其連接到探頭

　　注:在將探頭連接到示波器之前，還可以將AC適配器連接到探頭。

　　當探頭連接到示波器和交流適配器時，探頭電源LED燈為綠色。

　　4.給探頭消磁。要斷開探頭，請將探頭連接器向左轉動，并將探頭從儀器上拉開。

　　功能檢查：

　　下面的過程將檢查您的探頭是否正常工作。

　　注意：探頭鉗口可容納直徑為5.0mm或更小的絕緣導體。不要將直徑大于5.0mm的導體插入探頭夾爪中。可能會損壞探頭。

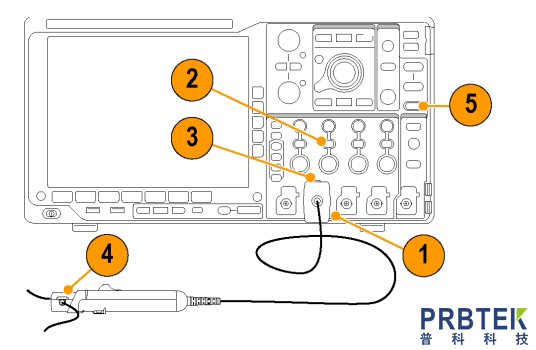

　　要檢查探頭是否正常工作，請執行以下操作:

　　1.將探頭連接到示波器的任何通道上。

　　2.設置示波器顯示探頭通道。

　　3.給探頭消磁。

　　4.將探頭夾在電路上。

　　5.調整示波器或使用自動設置功能來顯示穩定的波形。

　　當您看到一個穩定的波形時，您的探頭正常工作。
