泰克TEKTRONIX交直流電流探頭TCP303的安裝方法

　　TEKTRONIX的TCP303是一款用于測量交直流電流的探頭。它必須需配合TCPA300放大器使用。才可以連接到示波器上，可用于測量峰值電流500A的脈沖信號。

　　系統配置

　　一個完整的電流測量系統由一個電流探頭放大器、一個兼容的電流探頭和一個合適的示波器組成。(見圖一)

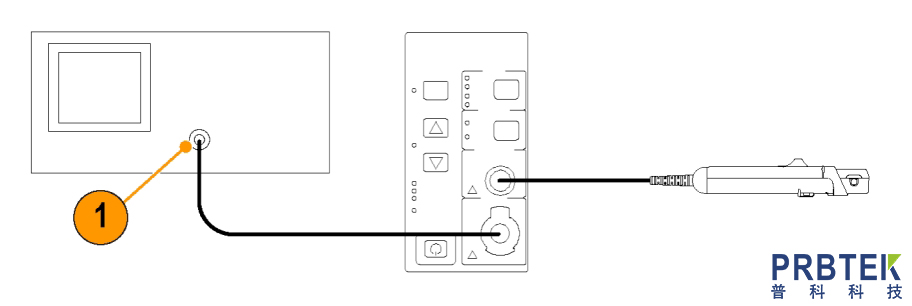

　　圖1:典型的TCPA300/400電流測量系統

　　1.50ω示波器輸入一使用隨附的TEKPROBE接口電纜或50ωBNC電纜，后者作為可選附件提供。

　　注意：如果示波器只有一個高阻抗輸入，您將需要添加一個50ω終端，該終端作為可選附件提供。

　　TCPA300和 TCPA400放大器

　　放大器將探頭感應到的電流放大，并將電流轉換成顯示在示波器或其他類似測量設備上的比例電壓。

　　電流探頭以下Tektronix電流探頭與TCPA300放大器兼容:

　　TCP 312 A(30安，100兆赫)

　　TCP 305 A(50安50兆赫)

　　TCP 303(150安，15兆赫)

　　以下Tektronix 電流探頭與TCPA400放大器兼容:TCP 404XL(750A1.2MHz)

　　1 500 A連續電流，750ADC隨占空比降額

　　示波器示波器顯示電流測量系統的輸出。包含一條50ω電纜，用于將放大器連接到示波器輸入通道。還包括一根TEKPROBE-to-TEKPROBE接口電纜，用于連接tekprobe II級示波器。

　　如果示波器沒有可以設置為50ω阻抗的輸入，則需要一個50ω的饋通終端。該終端是TCPA300和TCPA400電流探頭放大器的標準附件。

　　將放大器連接到示波器

　　您需要一臺示波器來顯示TCPA300和TCPA400的測量輸出。要使用探頭/放大器組合的全動態范圍，示波器必須能夠顯示1mV/div至1V/div的垂直比例因子。

　　如果您使用的是兼容TEKPROBEII的示波器，請使用隨附的TEKPROBE-to-TEKPROBE接口電纜將放大器輸出連接器連接到示波器。否則，使用50ωBNC電纜(可選附件)將放大器輸出連接器連接到示波器。

　　示波器通道的輸入阻抗必須為50ω，否則會出現脈沖響應變慢、像差增加或DC測量幅度不正確的情況。如果您的示波器僅提供1Mω輸入，您需要連接一個50ω饋通終端(可選)附件)位于示波器輸入和BNC電纜之間。不要在BNC電纜的放大器端安裝該終端。

　　為了充分利用TCPA300和TCPA400以及所附電流探頭的全部帶寬能力，示波器帶寬必須約為電流探頭帶寬的五倍。例如，使用TCP312A電流探頭時，示波器帶寬必須至少為500MHz。使用TCP305A電流探頭時，示波器帶寬必須至少為250MHz。

　　將放大器連接到示波器后，讓設備預熱到穩定的溫度;通常需要20分鐘。

　　注意：為了獲得精確的測量結果，示波器的輸入阻抗必須為50w。確保使用50ωBNC電纜將放大器輸出連接到示波器輸入，并將示波器輸入設置為50ω阻抗。
