普源精電RIGOL高壓差分探頭RP1100D的使用操作步驟

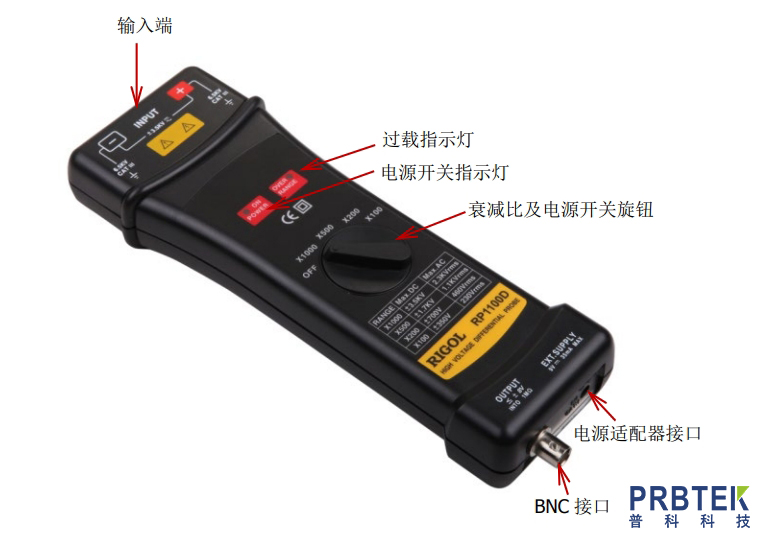

　　RIGOL RP1100D高壓差分探頭可以將輸入的高差分電壓轉換為低電壓，并將波形顯示在示波器上。其使用頻率可分別高達100MHz，非常適合大電力測試和研發使用。

　　RP1100D高壓差分探頭適用于通用示波器，其標識的衰減比是在示波器的輸入阻抗為 1MΩ 時的衰減量，當示波器的輸入阻抗設置為 50Ω 時，衰減量變?yōu)檩斎胱杩篂?1MΩ 時的 2 倍。

　　基本操作

　　1. 將附件提供的紅色安規 IC 夾與紅色雙香蕉插頭硅膠線的一端連接，將黑色安規 IC 夾與黑色雙香蕉插頭硅膠線的一端連接。然后將紅色雙香蕉插頭硅膠線與高壓探頭的紅色(+)輸入端口連接，將黑色雙香蕉插頭硅膠線與高壓探頭的黑色(-)輸入端口連接。

　　注意： a) 安規 IC 夾可替換為高壓專用 IC 夾、安規鱷魚夾或安規接觸探頭棒。

　　b) 雙香蕉插頭硅膠線可替換為高壓專用雙香蕉插頭硅膠線。

　　2. 將雙端 BNC 同軸線纜的一端與高壓差分探頭的 BNC 接口連接，另一端連接至示波器輸入端。

　　3. 打開示波器上的通道開關，調節高壓探頭和示波器使二者的衰減比匹配。若示波器的衰減比與高壓探頭不匹配，則實際的垂直檔位等于高壓探頭的衰減比除以示波器的衰減比再乘以示波器上的垂直檔位。

　　例如：示波器的衰減比設置為 1X，高壓探頭的衰減比設置為 X200，示波器上的垂直檔位為 0.5V/div，則實際的垂直檔位為 200X0.5V/div=100V/div。當示波器的輸入阻抗是 50Ω 時，實際垂直檔位為 2X200X0.5V/div=200V/div。

　　注意：當示波器的衰減比與高壓探頭的衰減比設置一致時，示波器上顯示的垂直檔位即為實際檔位。
