PICO無源示波器探頭TA133的產品介紹及其補償方法

　　TA133和TA150無源探頭為高性能探測設定了新標準。緊湊型設計，探頭尖端的外殼直徑僅為2.5mm，非常適合測量SMT組件。與傳統的5 mm探頭外殼設計相比，它提供了更好的被測器件可視性。

　　一個寶貴的Pico技術功能是可更換的探頭尖。鍍金彈簧觸點和剛性尖端的直徑僅為0.5mm。刀尖更換簡單，為工程師提供了方便的選擇。

　　建議使用盡可能短的接地，特別是在IC上進行高頻測量時。由于較長的接地引線，大多數傳統的適配器會在測量中引入額外的電感和諧振，從而導致錯誤或不準確的讀數。TA133和TA150的創新IC接觸系統采用了5種不同的IC適配器，間距從0.5到1.27 mm。與接地刀片和IC接地銅焊盤相結合，它是短路安全、可重復和可靠測量的理想解決方案。

　　TA133和TA150的十幾個附件支持各種配置，以滿足大多數適配需求。

　　調整程序

　　探頭可以調節低頻(LF)補償。

　　當探頭連接到一個新的示波器輸入通道時，低頻補償是必要的。低頻補償使探頭的串聯電容與示波器的輸入電容相匹配。這種匹配保證了從直流到帶寬上限頻率的良好振幅精度。補償不足的探頭會影響整體系統性能(探頭+示波器)，并引入測量誤差，導致讀數不準確和波形失真。

　　低頻補償是通過將探頭連接到合適的信號源來執行的，該信號源包括如:

　　示波補前面板上的CAL輸出

　　PicoScope AWG輸出的高質量500 Hz方波

　　示波務校準強的方波輸出

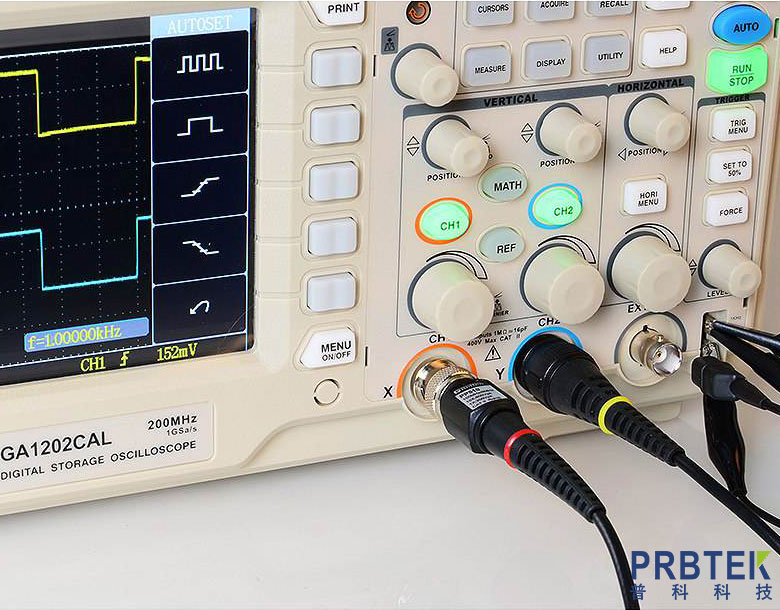

　　以及調整低頻補償微調器以獲得最佳方波響應。例如，見下圖。
