KEYSIGHT無源探頭N2140A的產品簡介及其補償調節方法

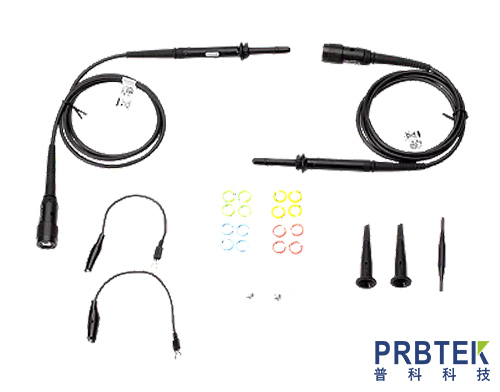

　　N2140A 無源探頭，10:1，200 MHz，2 件套,配有 10 MΩ 的高輸入電阻，探頭負載效應很小，可以滿足廣泛的測量需求。

　　Keysight N2140A200 MHz和N2142A75MHz無源探頭是具有可切換衰減比(1:1和10:1)的高阻抗探頭。這些產品與Keysight InfiniiVision x系列示波器或具有1個MohmBNC輸入的類似示波器兼容。

　　為了將鉤頭與探頭牢固接合，請確保將鉤頭完全推到探頭上，直到停止，然后松開。

　　這些探針已被設計和校準，用于與與20pF平行的儀器一起使用。然而，這些可以重新校準使用的儀器具有15至30pF的輸入電容。

　　用于低頻(LF)補償?shù)恼{(diào)整探頭

　　當探頭第一次連接到示波器輸入端時，應調整探頭以進行低頻補償。低頻補償使探頭電纜電容與示波器輸入電容相匹配。這種匹配保證了從直流到帶寬上限頻率的良好振幅精度。補償不足的探頭顯然會影響整體系統性能(探頭和示波器)，并引入測量誤差，導致讀數不準確和波形失真。

　　為了獲得最佳探頭補償:

　　讓示波器(連接探頭)預熱至少30分鐘。

　　如果示波器使用區域的環境溫度變化超過5攝氏度，請重復補償步驟。

　　在接合或轉動調節螺釘時，不要向下推調節螺釘。

　　執行LF補償:

　　將探頭連接到示波器的前面板校準輸出(通常在該輸出附近可以看到一個方波標簽)。

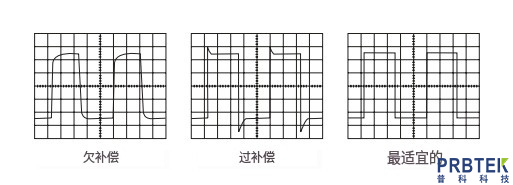

　　使用所提供的調整工具將低頻補償調整到最佳方波響應，如下圖所示。
