羅德與施瓦茨RS高壓探頭RT-ZH10的補償調節

　　羅德與施瓦茨RS高壓探頭RT-ZH10可調節為低頻(LF)補償和高頻(HF)補償和直流分頻比。

　　LF補償

　　當探頭第一次連接到示波器輸入端時，需要調整LF。低頻補償使探頭電纜電容與示波器輸入電容相匹配。這種匹配保證了從直流到帶寬上限頻率的良好振幅精度。補償不足的探頭顯然會影響整個系統的性能(探頭+示波器)，并引入測量誤差，導致讀數不準確和波形失真。

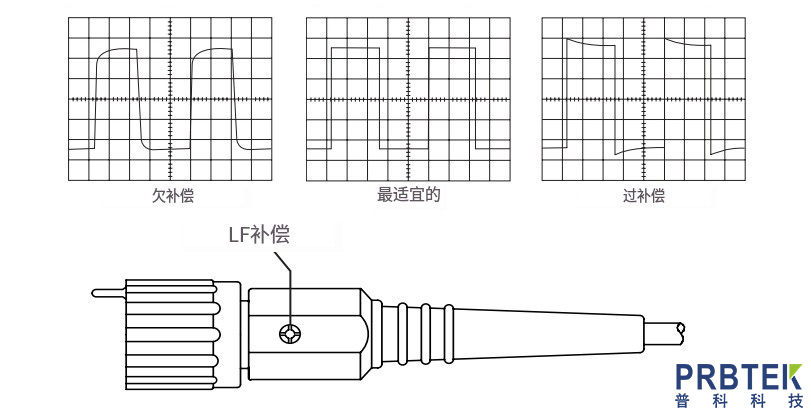

　　我們建議使用一個方波或矩形波發生器的振幅為5Vpp最小值。當使用具有較小振幅的發生器時，在觸發設置中選擇“RF拒絕”可能是有用的。將低頻補償微調器調整到最佳方波響應。如需澄清，見以下數字。

　　高頻補償

　　通常不需要調整高頻補償，除非探頭與示波器一起使用，示波器的輸入特性與出廠調整時使用的示波器有很大差異。我們建議使用以下設備進行適當?shù)母哳l補償:

　　矩形波發生器，上升時間快于700ps，最小振幅為5Vpp,50歐姆饋通和探針BNC適配器。

　　高頻調節是通過將探頭連接到矩形波發生器來進行的。調整修剪器以獲得最佳方波響應。

　　直流調節

　　為了在電壓范圍內提供最高的精度，此探頭的直流分頻比在500V時出廠時使用測量裝置進行調整，測量裝置的a±0.01%。
