是德科技KEYSIGHT示波器電流探頭1147B是使用方法步驟

　　產品介紹：

　　是德科技KEYSIGHT示波器電流探頭1147B是一個寬帶，直流50MHz，有源電流探頭。探頭具有低噪聲和低電路插入損耗的特點。智能接口使測頭非常適合使用AutoProbe接口的InfiniiVision和Infiniium產品。這種獨特的探頭接口使電流測量與有源電壓探頭一樣簡單。

　　該1147B有兩個工作區，提供了一個廣泛的，平坦的頻率響應。在直流到低頻交流區域，探測操作是基于包括薄膜霍爾元件作為探測器的放大器系統的負反饋。在高頻區，探頭作為電流互感器工作。

　　1147 B是獲取高瞬態時間信號的理想選擇，例如在電機控制器、開關電源和驅動電感負載的電流放大器中發現的信號。

　　產品特點：

　　高精度電流檢測

　　分芯結構允許輕松連接電路

　　寬帶頻率特性直流至50 MHz

　　直接連接到InfiniiVision和Infiniium示波器，具有10的集成度

　　易于消磁和偏移零點校準

　　在過度輸入時易于保護功能

　　手提箱

　　使用探頭的方法：

　　注意：此探頭不兼容500臺Infiniium示波器(例如，DSO80000或90000系列示波器)。當終止器插入AutoProbe接口時，輸入耦合會自動選擇為DC

　　注意：通電后，由于自熱效應，該探頭可能會產生明顯的偏移漂移。為了抵消這一點，在進行測量之前，讓探頭預熱約30分鐘。

　　測量方法：

　　1打開示波器電源

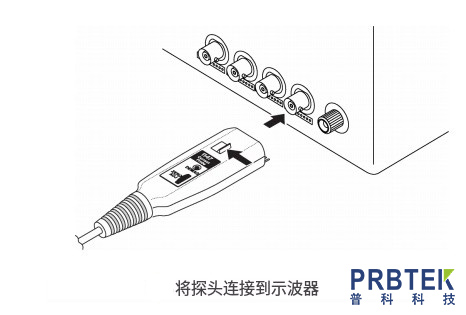

　　2將探頭終止器連接到其中一個示波器通道。

　　注意：當探頭連接到示波器通道時，AutoProbe接口將探頭識別為1147B，并自動將通道設置為1M輸入電阻和直流輸入耦合。

　　3執行“消磁和調零”。

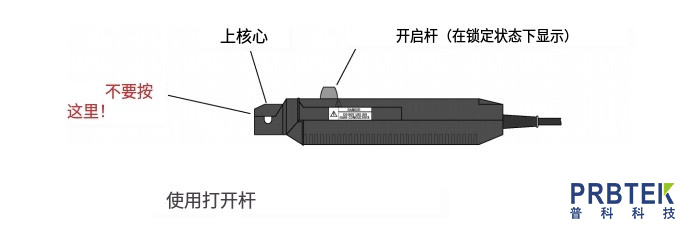

　　4使用探頭的打開桿，將傳感器頭夾在待測導體周圍

　　警告：打開探頭的傳感器頭時，始終使用打開桿。如果在傳感器頭鎖定時迫使上芯打開，則開關機構可能會損壞。

　　5為了獲得最佳的準確性，確保傳感器上的電流方向指示器與導體中的電流方向一致

　　傳感器開啟桿處于鎖定位置

　　電纜位于傳感器頭部的中心

　　6 在高頻時，共模噪聲可能影響在電路的高壓側進行的測量。如果出現這種情況，應適當減小測量?jī)x器的頻率范圍或鉗位到電路的低壓側

　　注意：進行連續測量時，需要注意的是，如果環境溫度變化，零失調電壓會漂移

　　注意：在某些情況下，當Infiniium打開時，如果探頭連接到AutoProbe接口，可能會出現振蕩。這并不意味著故障。通過打開和關閉傳感器頭，可以停止振蕩并恢復正常運行

　　消磁和調零方法：

　　1讓Infiniium示波器和探頭預熱至少30分鐘，然后再進行這些調整。

　　2 確保探頭連接的示波器通道上的通道偏移設置為0V。

　　3 確保探頭傳感器沒有夾在任何導體周圍。

　　4 將探頭傳感器開啟桿滑入鎖定位置。

　　5按下終結器上的DEMAG按鈕。退磁波形將在探頭連接的通道上顯示很短的時間。等待，直到該波形不再顯示。

　　6 當退磁波形不再顯示時，調整探頭終端上的ZERO ADJ控制，使探頭所連接的通道的跡線盡可能靠近0V位置。如果ZERO ADJ控件不能使跟蹤充分居中，請執行以下操作:

　　a將ZERO ADJ控件移到中檔位置。

　　b仔細調整探頭傳感器上的粗調微調器，使探頭連接的通道上的跡線盡可能靠近OV位置。

　　c調整探針終止器上的ZERO ADJ控制，使探針連接的通道的跡線盡可能靠近OV位置。
