PRBTEK PKHV3020高壓衰減棒在新能源電池包 PLC 檢測系統中的應用案例

一、項目背景

某新能源汽車制造企業的高壓電池包出廠檢測線，需對動力電池包（額定電壓 800V，測試電壓范圍 0-12KV）的充放電狀態、絕緣性能及電壓穩定性進行實時監控。傳統檢測方案中，高壓信號直接通過電阻分壓接入 PLC，存在衰減精度低、抗干擾能力弱、絕緣防護不足等問題，導致 PLC 采集數據波動大（誤差超 ±1.5%），多次出現誤報警，影響檢測效率且存在安全隱患。

為解決上述問題，企業引入 PRBTEK PKHV3020 高壓衰減棒，搭配 PLC 系統構建高精度高壓信號反饋鏈路，實現電池包高壓參數的可靠采集與閉環控制，保障檢測線的穩定運行。

二、客戶核心需求與痛點

1. 核心需求

實現 0-12KV 高壓信號向 PLC 兼容信號（0-10V）的精準轉換，衰減誤差≤±0.5%；

信號反饋延遲≤20ms，滿足檢測線 20pcs/h 的節拍要求；

具備強抗干擾能力，適應車間變頻器、高壓測試設備等復雜電磁環境；

符合工業高壓安全標準，絕緣耐壓等級≥15KV，避免高壓泄漏風險。

2. 原有方案痛點

電阻分壓方式線性度差，高電壓下溫漂明顯，導致數據漂移量超 0.1V；

無專門高壓隔離設計，高壓信號易串?dāng)_至 PLC 控制回路，引發模塊損壞；

抗電磁干擾能力弱，車間電機啟動時數據波動幅度達 ±0.3V，誤報警率超 8%；

接線復雜，維護成本高，且存在高壓觸電安全隱患。

三、解決方案設計

1. 整體系統架構

采用 “高壓電池包→PKHV3020 高壓衰減棒→隔離放大器→PLC 控制系統→上位機監控平臺” 的閉環架構，核心實現高壓信號的安全衰減、精準轉換與可靠反饋：

![系統架構圖（文字示意）]高壓電池包（0-12KV）→ 高壓屏蔽電纜 → PRBTEK PKHV3020 → 隔離放大器（信號適配 0-10V）→ 西門子 S7-1500 PLC（SM1231 模擬量模塊）→ 工業以太網 → 上位機（WinCC 監控系統）

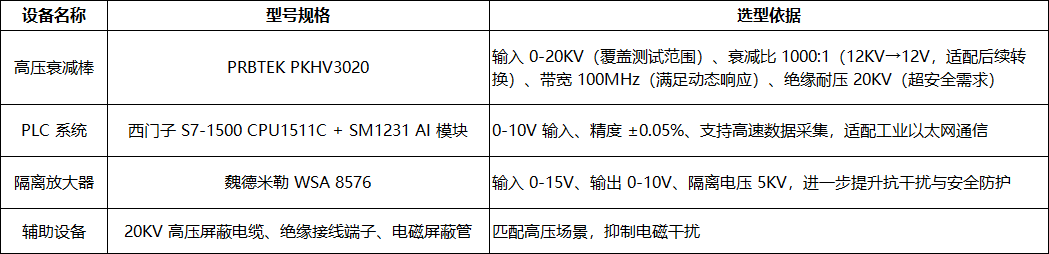

2. 核心設備選型

3. 核心設計亮點

精準衰減匹配：PKHV3020 的 1000:1 固定衰減比，將 0-12KV 高壓信號線性衰減為 0-12V，經隔離放大器適配為 PLC 兼容的 0-10V 信號，無需額外調整衰減系數；

安全防護升級：衰減棒輸入輸出端采用獨立絕緣設計，耐壓等級達 20KV，搭配高壓屏蔽電纜與絕緣端子，徹底杜絕高壓泄漏風險；

抗干擾強化：PKHV3020 內置屏蔽層，結合車間屏蔽布線（高壓電纜與控制電纜間距≥30cm，穿金屬屏蔽管敷設），有效抵御電磁干擾。

四、實施過程

1. 硬件安裝與接線

按 “高壓電池包正極→PKHV3020 高壓輸入端（紅色端子）”“PKHV3020 低壓輸出端（黑色端子）→隔離放大器輸入端”“隔離放大器輸出端→SM1231 AI 模塊通道 1” 順序接線，所有高壓接頭采用絕緣熱縮管包裹；

將 PKHV3020 固定于高壓測試柜內專用絕緣支架上，遠離 PLC 模塊與繼電器等低壓設備，間距≥50cm；

高壓電纜采用鎧裝屏蔽線，控制電纜采用雙絞屏蔽線，接地電阻≤4Ω，確保接地可靠。

2. 軟件配置與調試

在 TIA Portal 軟件中配置 SM1231 模塊為 0-10V 單端輸入模式，編寫數據轉換程序：實際高壓值（KV）= PLC 采集值（V）×1.2（因 10V 對應 12KV）；

設定 PLC 報警閾值：電壓≥12.5KV（超量程）或≤0.1KV（異常低壓）時，觸發聲光報警并停止測試流程；

用高壓信號發生器校準系統：輸入 5KV、8KV、12KV 標準電壓，調整隔離放大器增益，確保 PLC 采集誤差≤±0.2%。

3. 現場試運行

選取 3 組不同型號的電池包（800V/100Ah、800V/150Ah、800V/200Ah）進行試運行，連續測試 48 小時；

實時監控上位機數據，記錄信號波動、響應延遲及報警情況；

模擬車間電磁干擾（啟動 3 臺 2KW 變頻器），驗證系統抗干擾性能。

五、應用效果

1. 精度顯著提升

高壓信號采集誤差從原來的 ±1.5% 降至 ±0.2%，滿足電池包檢測的高精度要求（允許誤差≤±0.5%）；

數據波動幅度≤±0.03V（對應高壓波動 ±30V），徹底解決原方案數據漂移問題。

2. 響應速度達標

信號反饋延遲≤15ms，完全滿足檢測線 20pcs/h 的節拍要求，單臺電池包檢測時間從原來的 3.5 分鐘縮短至 3 分鐘，檢測效率提升 14.3%。

3. 維護成本降低

PKHV3020 免頻繁校準（每 6 個月校準 1 次即可），相比傳統電阻分壓方案，維護頻次減少 70%；

六、客戶反饋與項目總結

該新能源汽車制造企業生產部負責人表示：“PRBTEK PKHV3020 高壓衰減棒完美解決了我們高壓電池包檢測中的信號采集難題，不僅提升了檢測精度和效率，更重要的是保障了生產安全。其穩定的性能和便捷的安裝調試，讓我們的檢測線運行更可靠，為電池包出廠質量提供了有力保障?！?/span>

項目總結

PRBTEK PKHV3020 憑借 1000:1 精準衰減比、高絕緣耐壓等級、強抗干擾能力等核心優勢，成功解決了 PLC 系統無法直接采集高壓信號的行業痛點。在新能源電池包檢測場景中，該產品與 PLC 系統的無縫適配，實現了高壓信號的安全、精準、實時反饋，為工業高壓設備的自動化控制提供了可靠的信號轉換解決方案。

七、應用拓展建議

適用于新能源、冶金、電力等涉及高壓設備（0-20KV）的 PLC 控制系統；

搭配 PRBTEK 專用高壓測試線使用，可進一步提升信號傳輸穩定性；

對于更高帶寬需求（＞100MHz）的場景，可選擇 PRBTEK PKHV3000 系列更高規格產品。
