PK-2877電流互感器在高頻脈沖電源模塊測試中的應用方案

一、項目背景與需求

某電子設備研發企業專注于高頻脈沖電源模塊的研發與生產，這類模塊廣泛應用于工業自動化控制、通信基站電源等領域。其工作時會產生高頻脈沖電流，電流峰值可達 100A，脈沖頻率在數百 kHz 至數 MHz 之間，且脈沖上升時間較短。

為確保電源模塊的性能穩定性和安全性，需要對其工作時的脈沖電流進行精準監測，具體需求如下：

1. 實時測量脈沖電流的峰值、有效電流等關鍵參數；

2. 捕捉脈沖電流的波形，分析其上升時間等特性；

3. 實現測量回路與被測電源模塊之間的電氣隔離，保障測試設備和人員安全；

4. 設備需適配高頻脈沖信號，保證測量的準確性。

二、方案設計

（一）核心設備選擇

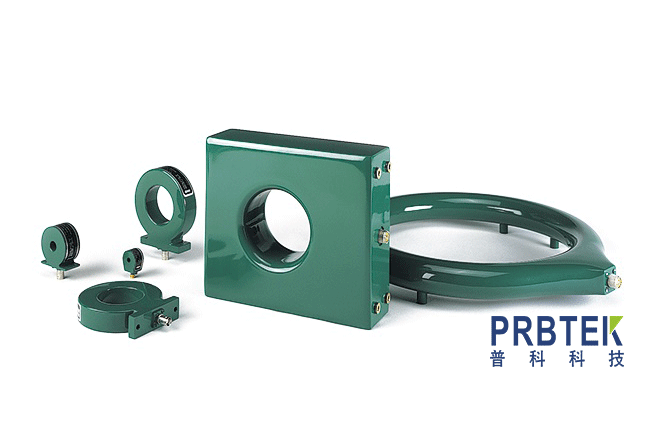

選用 PK-2877 脈沖電流互感器作為核心測量器件，其參數能夠很好地滿足項目需求：

• 輸入輸出比為 1A:1V (±5%)，可將被測電流信號轉換為易于測量的電壓信號；

• 最大峰值電流為 100A，與被測電源模塊的電流峰值相匹配；

• 前沿上升時間為 100ns，能精準捕捉高頻脈沖電流的快速變化；

• 具備 50Ω 的輸出阻抗，可與常見的測量設備良好匹配；

• 采用 SMA 接口（可定制），方便與測試系統連接。

（二）系統組成

1. 被測高頻脈沖電源模塊：提供測試對象；

2. PK-2877 電流互感器：串聯在電源模塊的輸出回路中，實現電流信號的轉換與隔離；

3. 示波器：連接電流互感器的輸出端，用于采集和顯示脈沖電流波形；

4. 數據采集與分析軟件：對示波器采集到的數據進行分析，計算電流峰值、有效電流等參數。

（三）連接方式

將 PK-2877 電流互感器的輸入端串聯在高頻脈沖電源模塊的輸出回路中，互感器的輸出端通過 SMA 線纜連接至示波器的輸入端。按照操作規范，在連接過程中，先關閉被測電源模塊，連接完成后再開啟電源進行測試。

三、方案優勢

1. 測量精準：PK-2877 的輸入輸出比誤差在 ±5% 以內，能保證測量結果的準確性；

2. 高頻響應好：100ns 的前沿上升時間使其能夠適應高頻脈沖電流的測量需求，準確捕捉電流的瞬態變化；

3. 安全可靠：通過電磁感應原理實現電氣隔離，避免了被測回路的高壓對測量設備和人員造成危害；

4. 適配性強：50Ω 的輸出阻抗和可定制的接口使其能與多種測量設備兼容，便于系統集成。

四、實施步驟

1. 按照安全操作規范，關閉被測高頻脈沖電源模塊；

2. 將 PK-2877 電流互感器正確串聯在電源模塊的輸出回路中；

3. 用 SMA 線纜將互感器的輸出端與示波器連接；

4. 檢查連接無誤后，開啟電源模塊和示波器，進行測試；

5. 利用數據采集與分析軟件對示波器采集到的波形和數據進行分析，記錄電流峰值、有效電流、上升時間等參數；

6. 測試完成后，先關閉電源模塊，再拆除連接線路。

通過采用 PK-2877 電流互感器構建的測試方案，能夠高效、精準地完成高頻脈沖電源模塊的電流監測任務，為產品的研發和生產提供可靠的技術支持。
