PK6350無源探頭在高速數字總線信號完整性測試中的應用案例

一、應用背景

在現代電子設備中，高速數字總線（如PCIe、USB 3.0）的信號完整性測試是確保設備性能和可靠性的關鍵環節。隨著數據傳輸速率的不斷提高，信號完整性問題日益突出，例如信號反射、串?dāng)_、時序偏差等。

因此，需要對高速數字總線的信號完整性進行精確測量和分析，以優化電路設計并確保設備的穩定運行。普科科技PK6350無源探頭憑借其高性能指標，能夠有效支持此類測試需求。

二、PK6350無源探頭性能優勢

1.高頻寬與快速上升時間

PK6350無源探頭的頻寬為350MHz，上升時間為1ns，這使得PK6350能夠精確捕捉高速數字信號的快速變化。例如，USB 3.0的信號速率高達5Gbps，信號上升時間一般在100ps左右。PK6350的高頻寬和快速的上升時間能夠確保反映出信號的真實特性，不會因為探頭頻寬不足導致信號出現失真。

2.低輸入電容與寬補償范圍

PK6350的輸入電容固定：10X，補償范圍為9-25pF，能夠更好地匹配示波器的輸入阻抗，減少信號反射和失真。這對高速數字總線的信號完整性測試尤為重要，因為高速信號對負載效應非常敏感。

3.高輸入電阻與穩定衰減比

輸入電阻10MΩ±2%，衰減比固定為10:1，能夠提供高精度和穩定的測量結果。輸入電阻較高，探頭對信號源的負載效應更小，能夠準確測量微弱信號。

4.最大輸入電壓與輕便設計

最大輸入電壓10X:300V RMS CATI，重量約55g，使得PK6350能夠滿足高電壓測量需求，同時便于攜帶和操作。

在高速數字總線測試中，雖然信號電壓通常較低，但最大輸入電壓能夠確保探頭在測量高電壓輔助信號時的安全性。

三、操作步驟與注意事項

1.檢查探頭補償

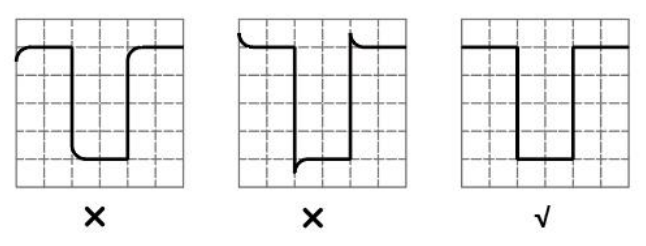

在使用PK6350探頭之前，需要先檢查探頭的頻率補償。將探頭連接到示波器的校準信號輸出端（探頭衰減為10X），觀察示波器顯示的方波信號。如果方波信號出現過補償或欠補償現象，需要使用補償調節棒進行調整，直至方波信號顯示正確。

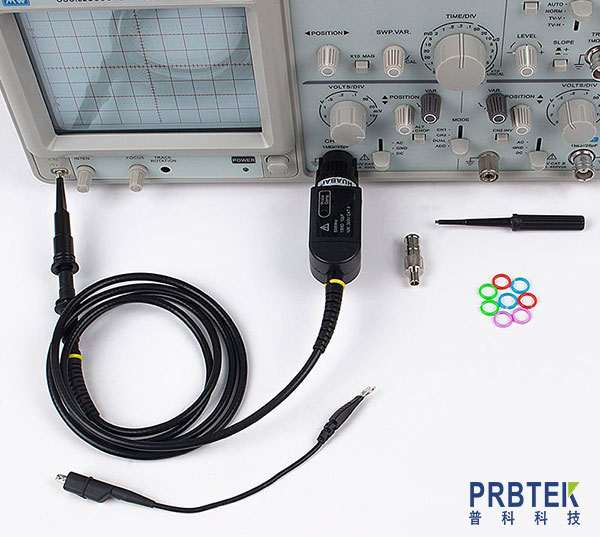

2.連接探頭與被測電路

使用接地鱷魚夾將探頭可靠接地，確保測量的安全性和準確性。將探頭鉤連接到被測電路的信號源上，注意探頭鉤的接觸點應盡量靠近信號源，以減少信號傳輸路徑上的干擾。

3.測量信號

根據需要測量的信號類型，選擇衰減比（10:1）。觀察示波器上的信號波形，調整示波器的垂直和水平刻度，觀察信號顯示。

四、預期效果

1.精確測量信號完整性

通過PK6350無源探頭，能夠精確測量高速數字總線的信號完整性，對于工程師優化電路設計、減少信號反射和串?dāng)_具有重要參考價值。

2.快速定位問題

高頻寬和快速上升時間使得探頭能夠快速捕捉信號的細微變化，幫助工程師快速定位信號完整性問題的根源，例如信號反射點、串?dāng)_源等。

3.提高測試效率

低輸入電容和高輸入電阻減少了探頭對被測電路的影響，提高了測量的準確性和可靠性。同時，適中的探頭尺寸和輕便設計使得操作更加靈活，減少測試時間。
