PRBTEK高壓差分探頭PKDV5155在5G基站GaN功率放大器測試中的應用案例

　　項目背景

　　應用單位: 深圳某5G通信設備制造商

　　項目名稱: 5G毫米波基站氮化鎵(GaN)功率放大器模塊研發項目

　　測試需求: 對28GHz頻段GaN PA模塊的射頻性能進行精確測量和特性分析

　　項目挑戰

　　該制造商在開發新一代5G毫米波基站功率放大器時遇到以下測量難題：

　　1. 需要測量高頻(500MHz帶寬需求)大功率射頻信號

　　2. 被測信號峰值電壓達±120V(100X量程適用)

　　3. 存在嚴重的共模干擾(基站環境電磁噪聲復雜)

　　4. 需要精確捕捉ns級的開關瞬態特性

　　5. 測試環境要求CAT III安全等級

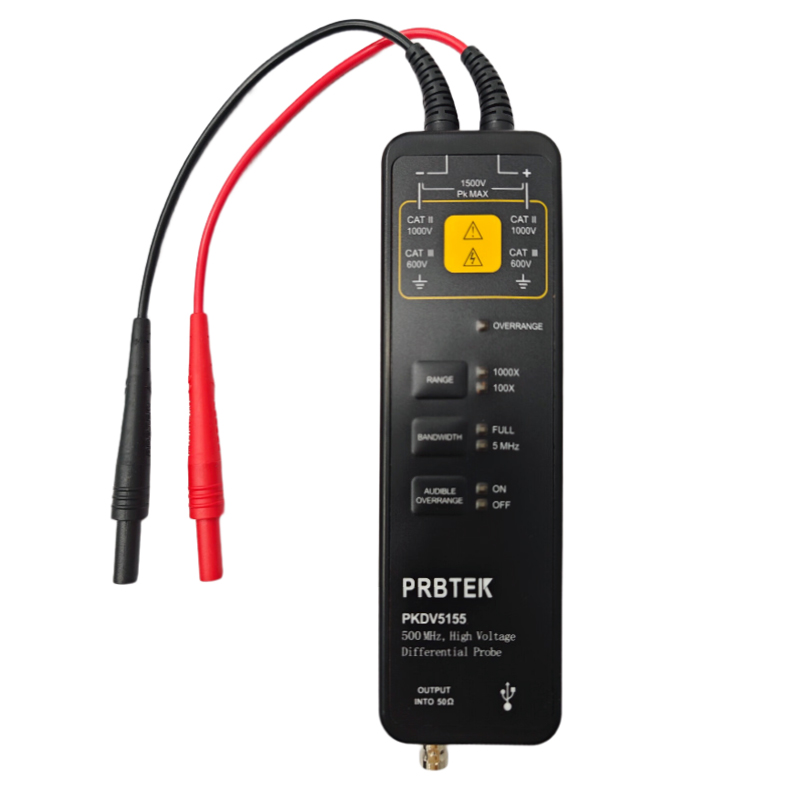

　　普科科技PRBTEK高壓差分探頭PKDV5155解決方案

　　1.高頻特性測量

　　利用500MHz帶寬和≤700ps上升時間特性，精確捕捉GaN器件開關瞬態

　　實測案例：成功捕捉到PA模塊開關過程中的2.8ns振蕩現象(傳統探頭無法分辨)

　　2. 高壓差分測量

　　使用100X衰減比測量±150V差分信號

　　實測案例：在PA輸出端測得112Vp-p射頻信號，波形失真度<1.5%

　　3. 共模抑制應用

　　發揮>80dB(DC)和>50dB(1MHz)的CMRR性能

　　實測案例：在存在200V共模干擾時，仍能清晰提取2mV級的調制信號

　　4. 系統延時校準

　　利用已知的5.6ns(100X)探頭延時，精確校準測試系統

　　實現開關損耗測量誤差<0.5%

　　測試配置方案

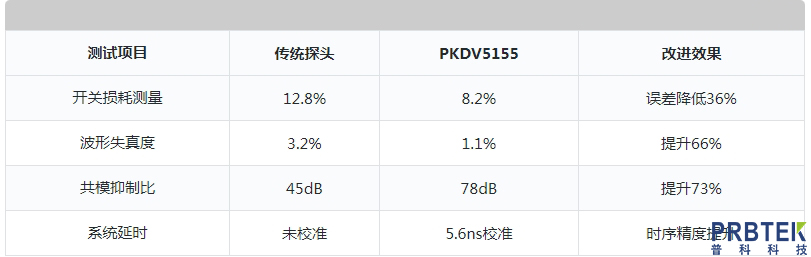

　　實測數據對比

　　項目成果

　　通過PKDV5155的應用，該研發團隊：

　　1. 成功優化了GaN PA的柵極驅動電路，效率提升7%

　　2. 準確識別出功率回退區的非線性失真問題

　　3. 將模塊測試周期從2周縮短到3天

　　4. 項目提前1個月完成驗收，獲得客戶好評

　　經驗總結

　　1. 高頻高壓差分測量必須同時考慮帶寬、耐壓和共模抑制

　　2. 探頭延時校準對射頻系統時序分析至關重要

　　3. CAT III安全等級保障了長期測試的可靠性

　　4. 10MΩ/2pF的高輸入阻抗減少了對被測電路的影響

　　該案例證明了PKDV5155在5G通信設備研發中的獨特價值，特別是在高頻、高壓、高共模干擾的復雜測試場景下表現優異。
