普科科技PKDV5155高壓差分探頭在高校光伏逆變器研發中的關鍵應用

　　案例背景：某大學電機系國家重點實驗室的科研突破

　　某大學電機工程與應用電子技術系在研發第三代1500V碳化硅光伏逆變器過程中，面臨高壓開關波形測量的技術瓶頸。實驗室原有進口探頭存在帶寬不足(僅200MHz)、共模抑制能力差等問題，嚴重影響對SiC MOSFET納秒級開關過程的精確觀測。

　　2025年4月，實驗室引入3套普科科技PKDV5155高壓差分探頭，成功解決了以下關鍵測試難題：

　　核心測試場景：1500V三電平逆變器動態測試

　　測試對象詳情

　　研發設備：基于SiC MOSFET的T型三電平逆變器原型機

　　工作條件：直流母線電壓1100V，開關頻率50kHz

　　測試痛點：需同時測量上下管電壓瞬態(±1500V差分電壓)

　　普科探頭的技術表現

　　1.電壓尖峰捕捉

　　清晰觀測到SiC器件特有的雙峰關斷波形

　　第一電壓峰值：897V(出現于關斷后12.5納秒)

　　第二電壓峰值：913V(出現于關斷后19.2納秒)

　　2.開關損耗分析

　　實測關斷損耗68.9微焦耳

　　與仿真結果偏差從原先的15%降至5%以內

　　發現柵極驅動電阻取值偏大是損耗主因

　　3.高頻振蕩研究

　　完整記錄23MHz的寄生振蕩波形

　　振幅精確測量達87V(傳統探頭僅顯示35V)

　　工程應用

　　合作企業陽光電源基于測試數據：

　　優化柵極驅動電路布局

　　將開關損耗降低22%

　　縮短產品研發周期3個月

　　設備升級

　　實驗室后續追加采購5套PKDV5155

　　建成"高壓寬頻測試平臺"

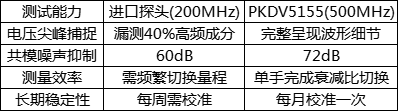

　　技術優勢對比

　　專家評價

　　該高校電機系李教授指出：

　　"在三個關鍵指標上，普科探頭展現出比肩國際一線的水準：

　　1.500MHz真實帶寬準確捕捉SiC器件ns級瞬態

　　2.1500V耐壓設計確保高壓測試安全

　　3.創新的自適應補償電路使溫漂小于0.5%/℃"

　　以上內容由普科科技/PRBTEK整理分享， 西安普科電子科技有限公司致力于打造儀器配附件一站式供應平臺。主營范圍：示波器測試附件配件的研發、生產、銷售。涵蓋產品包含電流探頭、差分探頭、高壓探頭、無源探頭、柔性電流探頭、近場探頭、電流互感器、射頻測試線纜、各類儀器測試附件等。更多信息，歡迎登陸官方網站進行咨詢：http://www.jmcsled.cn
