EMI 一致性測試與EMI 預兼容性測試

　　為什么需要測量 EMI 發射?

　　電子設備無意間的發射會產生電磁干擾(EMI)。相比天然的電磁干擾源(如閃電和太陽風暴)，工程師更關注人為的、無意中形成的EMI發射。產生這些發射的來源涵蓋從現代蜂窩通信系統和廣播系統到各種電子元器件，它們可以生成猝發、脈沖、連續波或調制信號。

　　為了使產品可以進入全球市場，電子設備制造商必須遵守特定地區或國家的EMC 法規，確保其設備符合法規要求。

　　EMI 預兼容性測試的意義

　　1. 降低項目結束時達不到EMI 要求的風險

　　大多數制造商傾向于將產品交由授權的第三方服務提供商進行認證，因?yàn)楹笳吒煜と驑?biāo)準和要求。EMI一致性測試將確保產品可以完全通過認證。

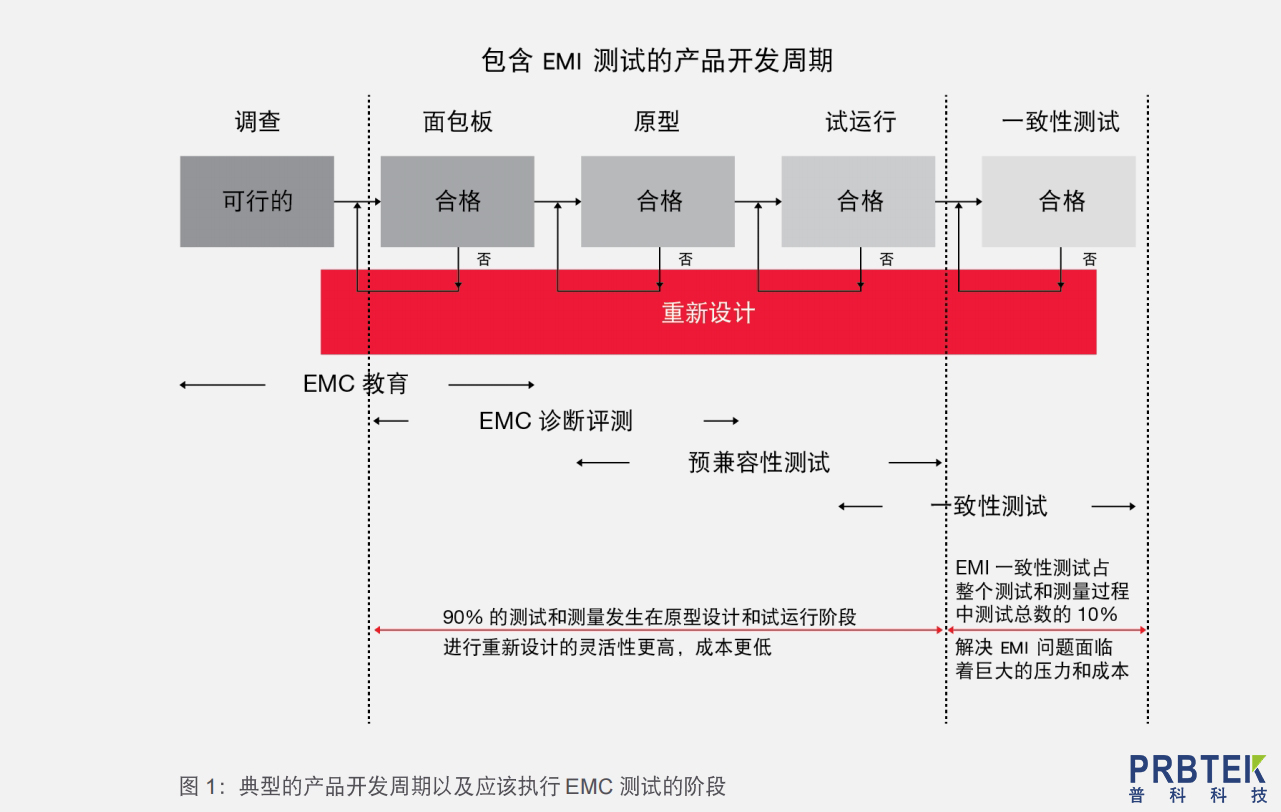

　　但是，EMI 一致性測試通常是在項目結束時執行。參考下面的產品開發周期表，您可以看到，90%的測試和測量(包括EMI診斷測試)都發生在原型設計和試運行階段。另一方面，EMI一致性測試僅占整個流程測試總數的10%，并且是在項目結束時執行。對于項目團隊來說，EMI 一致性測試結果不合格，可能會導致在時間和金錢方面付出高昂的代價。因此，您應該盡量在產品開發的早期階段，執行EMI診斷測試或預兼容性測試，從而最大限度地降低 EMI 一致性測試失敗的風險。

　　2.精準確定電磁干擾(EMI)源

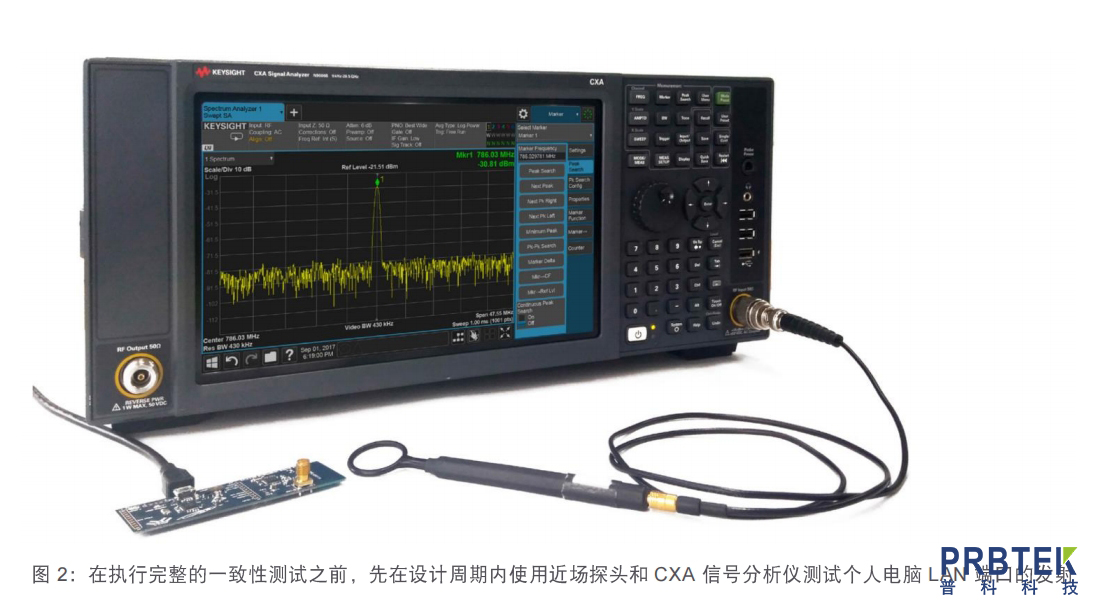

　　由于一致性測試無法告訴您問題的根源究竟在哪里，因此很難確定 EMI 故障的來源。輻射發射可能來自 USB 端口、LAN 端口、屏蔽接縫、電纜、緩沖器、時鐘甚至電源線。您需要自行診斷故障，或從實驗室或第三方獲取故障診斷服務。在這種情況下，近場測試是確定此類發射源的唯一方法，該測試通常使用信號分析儀和一組近場探頭來執行。

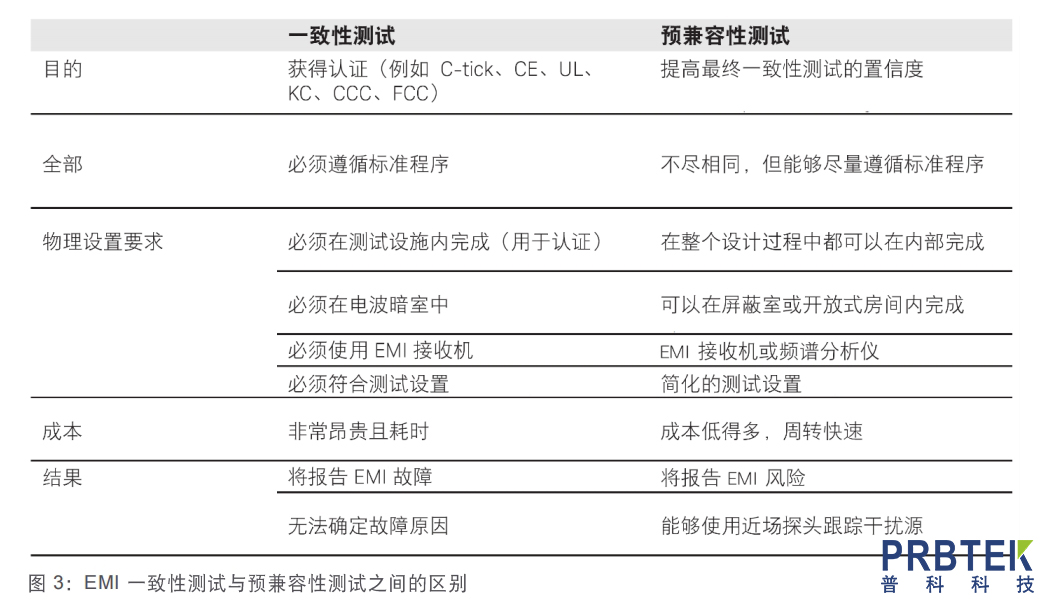

　　EMI 一致性測試與 EMI 預兼容性測試

　　3.EMI 接收機與通用信號分析儀之間的區別

　　EMI 接收機的功能與針對EMI 發射測量應用而優化的通用信號分析儀類似。

　　EMI 接收機或具有基本 EMI 功能(如符合 CISPR 16-1-1標準的探測器和分辨率帶寬)的信號分析儀都可以用于執行EMI 預兼容性測試。信號分析儀通常比EMI 接收機更便宜。EMI 一致性測試還要求在標準測試環境中執行，這對大多數公司來說很難實現。

　　簡而言之，EMI 接收機能夠幫助您執行完整的一致性測試。其設計考慮了所有一致性標準，大多數組織建議在EMI 應用中使用 EMI 接收機。

　　另一方面，通用信號分析儀可用于執行預兼容性測試。信號分析儀是一種多功能工具，可以進一步優化并用于 EMI測試。如果您是在產品開發早期階段工作的射頻工程師，那么具備基本EMI 功能的信號分析儀足以幫助您執行預兼容性測試。

　　結論

　　使用信號分析儀進行EMI 預兼容性測試的優勢在于，您可以很好地預測新產品的 EMI 性能，降低項目結束時EMI 一致性測試失敗的風險。

　　現在您已經更好地了解到預兼容性測試和一致性測試之間的區別，以下有具體關于Keysight EMC 預兼容性測試所使用的儀器解決方案，可以作為參考:

　　N9010B EXA 信號分析儀

　　N9020B MXA信號分析儀

　　N9311X-100 近場探頭套件，30 MHz-3 GHz

　　N6141C EMI 測量應用軟件，多點觸控用戶界面
