電流探頭
該系列已停產，最新替代型號PKC7000系列，詳詢客服！

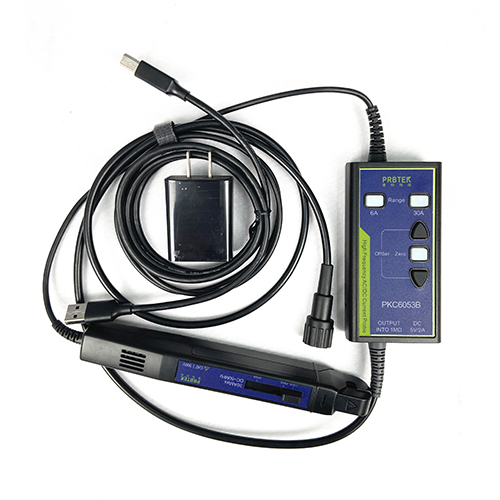

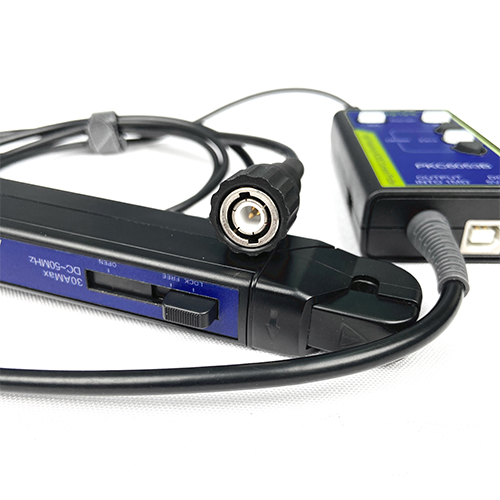

PKC6053B/PKC6103B 是一款能夠同時測量直流和交流的高頻電流探頭。
產品特點：
高帶寬，可準確快速捕捉電流波形;高精度，在電流測量量程范圍內，精度高達1%，滿足大部分測試領域的需要;兩個量程可供選擇，方便小電流測量;自動消磁調零功能，使用方便;聲光過流報警功能，提醒量程切換;電子 輕觸式按鍵設計，使用壽命更長;標準的BNC輸出接口，可匹配任何廠家示波器。
常應用于新能源汽車設計、開關電源設計、電工實驗、半導體器件設計、航空電子設計、逆變器 / 變 壓器設計、電子鎮流器設計、工控/消費電子設計、發動機驅動裝置設計、電力電子和電力傳動實驗設計 等。
技術指標：
技術指標 | ||
型號 | PKC6053B | PKC6103B |
帶寬 | 50MHz | 100MHz |
上升時間 | ≤7ns | ≤3.5ns |
量程 | 6A（2X 衰減）/30A（10X 衰減） | |
輸出靈敏度 | 1V/2A（6A） | |
直流精度（典型） | ±1%±10mA（6A ) | |
延遲 | ＜ 30ns（6A ) | |
測量范圍 | 20mA~6Apk（6A） | |
最大測量電流 | 30Apk，60Apk-pk，21.21Arms | |
噪聲 | ≤ 1.4 mA RMS | |
最大工作電壓 | CAT II 300V | |
最大浮地電壓 | CAT II 300V | |
最大導體直徑 | 5mm | |
過載指示 | 按鍵燈閃爍 | |
供電 | DC 5V 3A | |
